Ob in Industrieanlagen, Büros, Multifunktionsgebäuden oder überall dort, wo viele Menschen zusammenkommen – die Anforderungen an die Raumlufttechnik sind hoch. Gefragt sind Lösungen, die zuverlässig, sicher und flexibel einsetzbar sind.

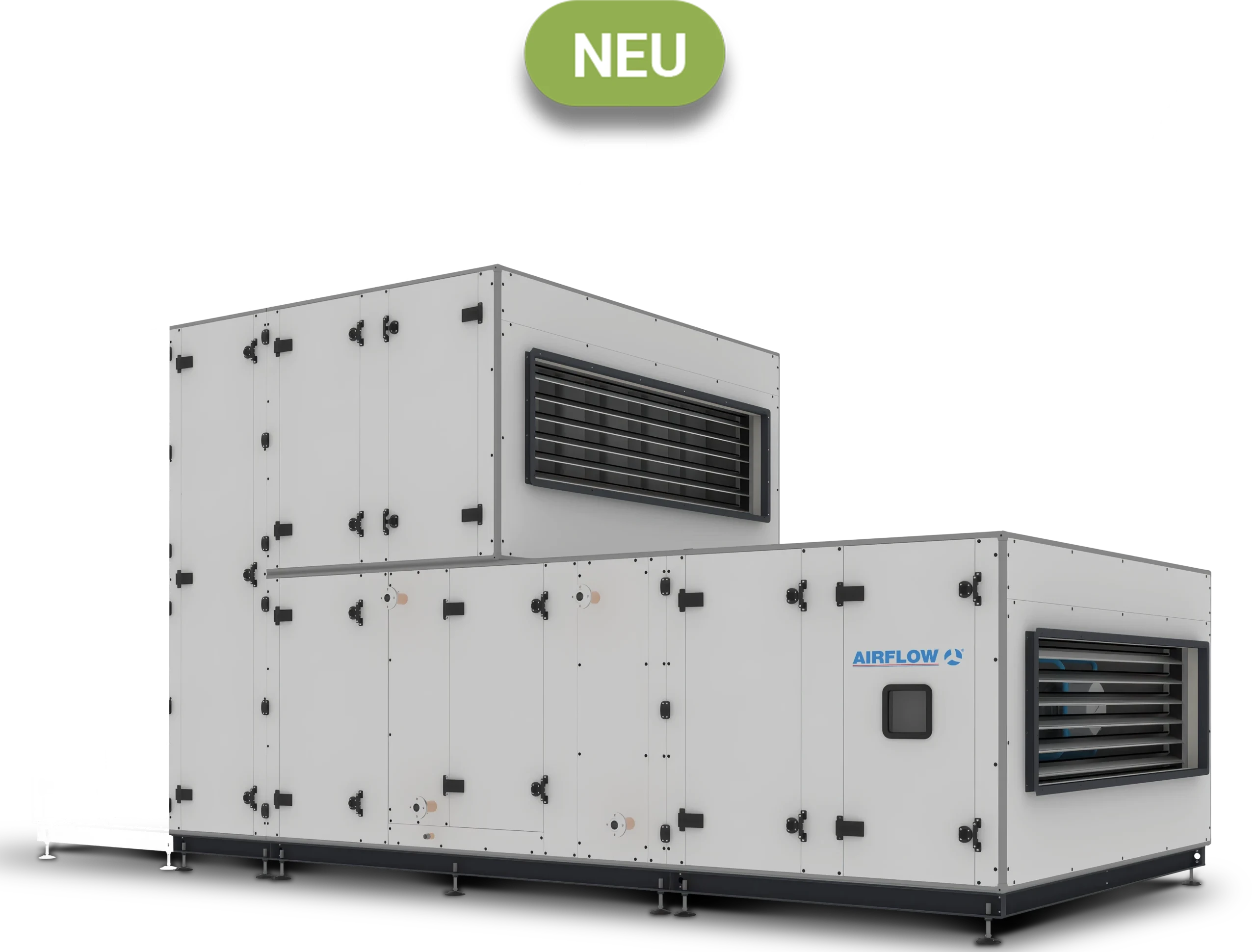

DUPLEXmodular bietet genau das: leistungsstarke Lüftungssysteme für unterschiedlichste gewerbliche Anwendungen – individuell anpassbar, effizient im Betrieb und auf maximale Luftqualität ausgelegt.
Die modulare Lösung für maximale
Anforderungen
Mit einem Luftmengenbereich von 1.000 bis 150.000 m³/h deckt DUPLEXmodular nahezu jedes Einsatzszenario ab. Das modulare Konzept erlaubt nicht nur flexible Aufstellungsmöglichkeiten, sondern auch eine exakte Anpassung an Ihre Projektanforderungen – unterstützt durch moderne digitale Auslegungsprogramme und über 100.000 konfigurierbare Komponenten.
Selbstverständlich erfüllt die Baureihe alle relevanten Normen und Zertifizierungen.
Einsatzgebiete
Vielseitig. Flexibel.
Überall im Einsatz.
Ein System, unzählige Möglichkeiten.
DUPLEXmodular kommt überall dort zum Einsatz, wo Lüftungslösungen individuell geplant und präzise auf komplexe Anforderungen abgestimmt werden müssen.
Die modular aufgebaute Baureihe eignet sich ideal für den Einsatz in größeren gewerblichen und öffentlichen Gebäuden – insbesondere, wenn kompakte Geräte an ihre Grenzen stoßen. Durch die flexible Modulbauweise lässt sich DUPLEXmodular exakt auf die Bedingungen vor Ort sowie auf raumtechnische, hygienische oder energetische Anforderungen abstimmen – für maximale Planungsfreiheit und Betriebssicherheit.
Gesundheitswesen
Bildungsstätten
Hotel und Beherbergung
Büro- und
Verwaltungsgebäude
Ein- und
Mehrfamilienhäuser
Produktion- und
Industriegebäude
Verkaufsstätten
Logistik und Lagerhallen
Daten- und
Rechenzentren
Erlebnis-, Kultur- und
Sportgebäude
Transport und Verkehr
Zertifizierte Qualität.
In der modernen Lüftungstechnik sind Verlässlichkeit, Sicherheit und Qualität unverzichtbar. Airflow setzt deshalb auf modernste Fertigungstechnologien, strenge Qualitätskontrollen und eine durchgängig zertifizierte Prozesskette – für maximale Sicherheit und kurze Lieferzeiten.
DUPLEXmodular erfüllt die hygienischen Anforderungen der VDI 6022 für raumlufttechnische Anlagen. Zusätzlich wird die Leistungsfähigkeit der Geräte durch eine unabhängige Eurovent-Zertifizierung bestätigt. So wird höchste Qualität nicht nur versprochen – sondern nachweislich geliefert.
VDI 6022
EN 308
EN 1886
EN 16798-3
EN 13053
Eurovent1
1253/20142
1) Eurovent-Zertifizierung: Zuverlässige Produktleistungsdaten für energieeffiziente Gebäude. 2) Verordnung (EU) Nr. 1253/2014: Kommission hinsichtlich der Anforderungen an die umweltgerechte Gestaltung von Lüftungsanlagen.
Mechanische und thermische Eigenschaften nach DIN EN 1886
- Mechanische Stabilität Klasse D2
- Gehäusedichtheit Klasse L1
- Wärmedurchgangszahl Klasse T3, optional Klasse T2 möglich
- Wärmebrücken Klasse TB2
Technisch durchdacht – bis ins Detail.
Clevere Lösungen für Montage, Betrieb und Energieeffizienz.

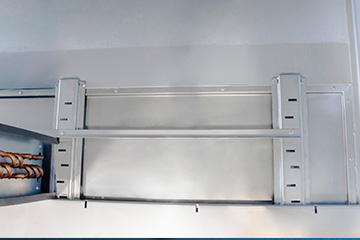

Hinter DUPLEXmodular stecken eine Vielzahl an praxisorientierten technischen Details, die den Unterschied machen. Ob grundrahmen-basierte Aufstellung, wartungsfreundliche Kondensatableitung, variable Stutzenanordnung oder optimierte Dämmung: Jede Komponente ist so konzipiert, dass sie Montageaufwand reduziert, den Betrieb effizienter macht und sich perfekt in die baulichen Gegebenheiten einfügt. Ein System, das mitdenkt – und mitwächst.
Volle
Funktionalität.
Alle gängigen Luftbehandlungsfunktionen lassen sich in einem System abbilden:
Luftfilterung, Wärmerückgewinnung (Kreuz-/Gegenstromplattentauscher, Rotationstauscher), Erwärmung und Kühlung der Luft, Luftdichte Absperrfunktion.
Größe nach Maß.
Dank des intelligenten RasterKonzeptes steht für jede Anwendung die passende Gerätegröße zur Verfügung.
Flexibel in der Bauform.
Ob Zu- oder Abluft, als Einzelgerät oder Kombination – die Komponentenanordnung ist frei konfigurierbar.
Flexibel in der Bauform.
Ob Zu- oder Abluft, als Einzelgerät oder Kombination – die Komponentenanordnung ist frei konfigurierbar.

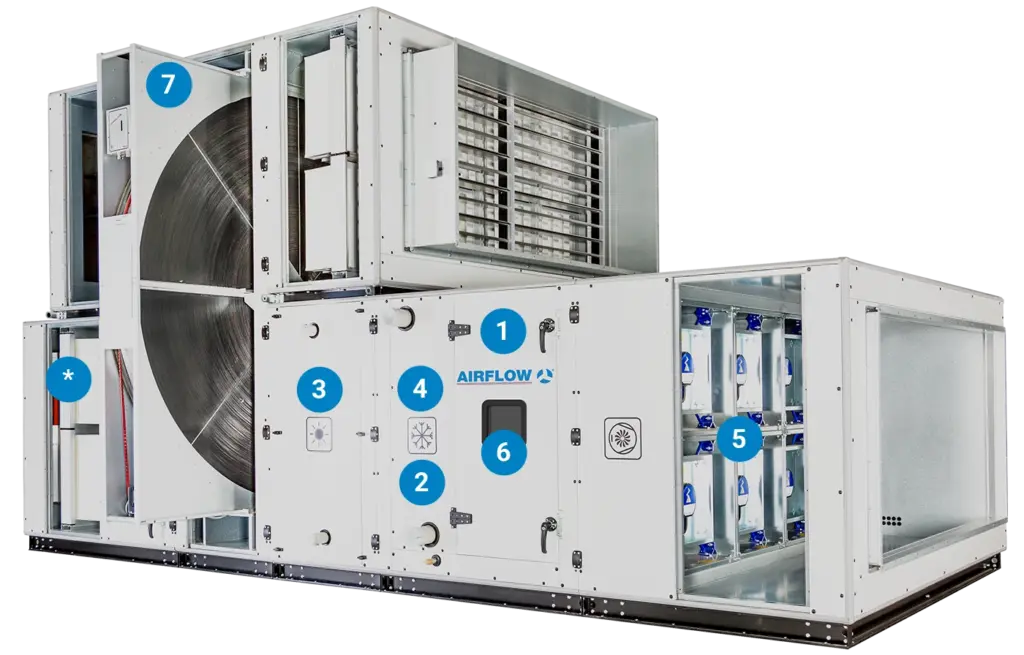

1
Schalldämpfer
- Reduktion von Schall im System
- Dämmmaterial nach ISO 7235 geprüft
- Wartungsklappen für einfache Reinigung
2
DX-Register
Auswahl abhängig von Kältemittel und Heizleistung. Rohre mit aufgepressten Lamellen. Einsatz: Kühlen im Sommer, Heizen im Winter. Geregelt mit Frostschutz für Heizbetrieb.
3
Elektrischer Erhitzer
... werden z. B. zur Erhöhung der Zulufttemperatur, zum Vorwärmen der Außenluft und zum Angleichen der Zuluft an die gewünschte Temperatur eingesetzt.
4
Kühlregister
... werden zur Senkung der Zulufttemperatur und zur Entfeuchtung eingesetzt. Bei Bedarf wird ein Startsignal an die Kaltwasserpumpe gesendet.
5
Ventilatoren
- mit vorwärtsgekrümmten Laufrädern
- rückwärtsgekrümmten Laufrädern
- Radialventilatoren mit EC-Motoren
6
Schauglas inkl. Beleuchtung
... besteht aus einem doppelschaligen Sichtfenster. Die Einfassung ist so gestaltet, dass keine zusätzliche Wärmebrücke entsteht. Das Material besteht aus einem schwer entflammbaren, UV-beständigen Material.
7
Rotationswärmetauscher
... nach dem Prinzip der Sorption, Enthalpie oder Kondensation für die Rückgewinnung von Wärme und Feuchtigkeit. Gefertigt aus korrosionsbeständigem Aluminium. Durch die Verwendung einer Spülkammer lässt sich die Übertragung der Abluft auf die Zuluft auf ein Minimum reduzieren.
*
Kreuzgegenstrom (Kreuzstrom)
- Plattenwärmeübertrager als Wärmerückgewinnung
- Getrennte Luftströme verhindern Luftvermischung
- Reduziert Energiebedarf der gesamten Anlage
Intelligent geregelt. Perfekt vorbereitet.
Regelungstechnik, die mitdenkt.
Die Regelungstechnologie von Airflow bietet für jede Anwendung die passende Lösung – vom kompakten Einzelgerät bis zur komplexen Systemintegration.
Alle Lüftungsgeräte mit Steuerung werden inklusive Feldgeräte, Schaltschrank und Vor- oder Komplettverdrahtung ausgeliefert. Vor Auslieferung wird jedes System einem umfassenden Werkstest durch unsere Fachtechniker unterzogen – für maximale Betriebssicherheit ab dem ersten Tag.
Durchdachte elektrische Ausstattung – bis ins Detail.
Reparaturschalter
- Spritzwasser- und UV-geschützt (IP66) bei wetterfesten Ausführungen
Kabelkanal
- Leicht zugänglich und servicefreundlich
- Reduziert den Installationsaufwand vor Ort

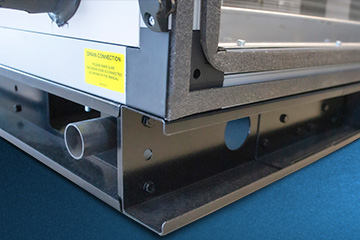

Jede Gerätekomponente steht auf einem stabilen Grundrahmen mit justierbaren Stellfüßen. Verwendet werden universelle Standfüße mit fest eingespritzter Nivellierschraube ohne Pendelung. Der Korpus besteht aus robustem Polyamid, die Schraube aus Edelstahl mit M16-Gewinde. Der Standfuß hat einen Durchmesser von 70 mm und eine maximale Gesamthöhe von 115 mm.
Für maximale Effizienz bieten wir das Gerät auch als vormontierte Plug-and-play-Lösung an. Dabei ist die Anlage vollständig verdrahtet und sofort anschlussbereit. Das bedeutet: minimale Installationszeit, reduzierte Kosten und maximale Betriebssicherheit – direkt ab Lieferung.
Digitale Planung.
Einfach präzise.

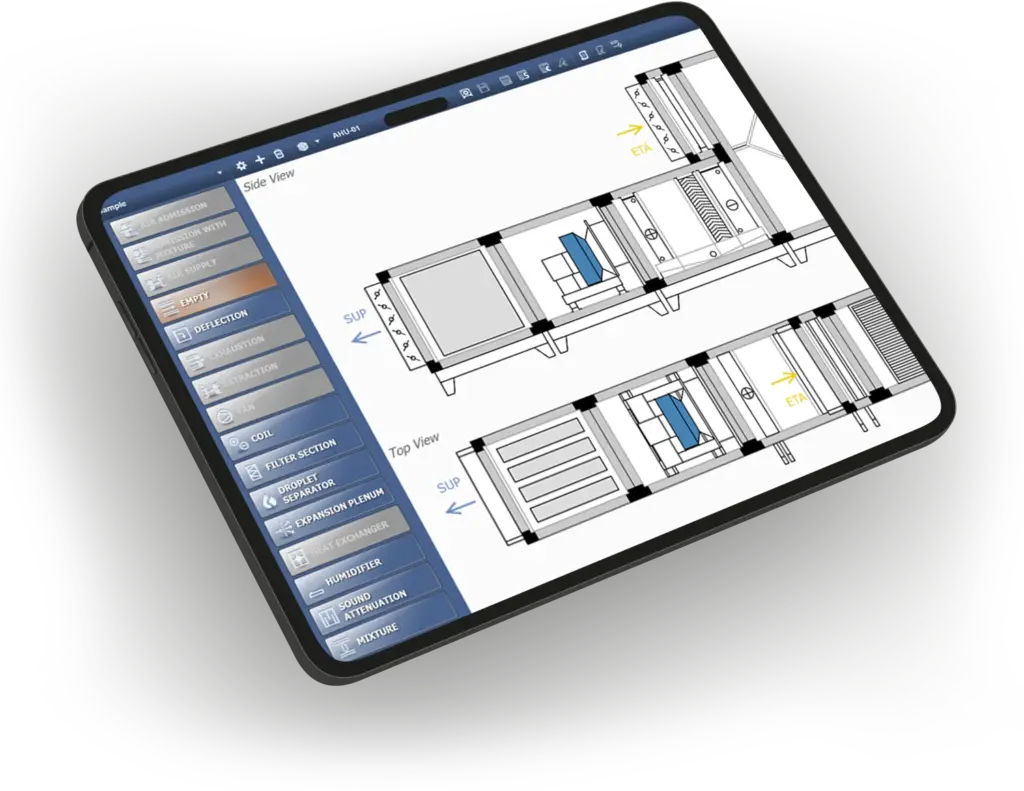

Für die Konfiguration und Auslegung Ihres individuellen DUPLEXmodular Lüftungsgeräts stellt Airflow moderne digitale Tools bereit, die Sie zuverlässig durch den gesamten Planungsprozess begleiten.
Mit der Auslegungssoftware für modulare RLT-Anlagen können Lüftungsgeräte effizient, detailliert und projektspezifisch geplant und konfiguriert werden.
Die Software ermöglicht die Auswahl und Auslegung aller Komponenten anhand technischer Parameter und unterstützt damit eine präzise Projektplanung. Die Software unterstützt die Einhaltung relevanter europäischer Richtlinien, darunter die Eurovent-Zertifizierung sowie die ERP-Richtlinie (Energy-Related Products), die Mindeststandards für Energieeffizienz und Umweltfreundlichkeit vorgibt.
Damit trägt sie aktiv zur nachhaltigen Auslegung energieeffizienter Anlagen bei. Erstellte Projektdokumentationen – einschließlich technischer Daten, Leistungskennzahlen und Gerätekonfigurationen – können in verschiedenen Dateiformaten (PDF, Word, Excel, HTML und mehr) exportiert werden.
Downloads
Für weitere Informationen zu DUPLEXmodular
Laden Sie sich jetzt unsere aktuelle Broschüre herunter.
Kontakt
Kontaktieren sie uns, wenn Sie mehr über zentrale Lüftung und unser neues individuelles Lüftungszentralgerät DUPLEXmodular erfahren möchten.
Unser kompetentes Vertriebsteam beantwortet gerne Ihre Fragen und berät Sie von der Dimensionierung über die Konfiguration und Auslegung bis hin zur Inbetriebnahme und darüber hinaus – damit Sie genau das richtige Gerät für Ihre Bedürfnisse finden.
